RF スペクトラム
MR36、MR57 以降など、専用の WIPS(Air Marshal)無線を搭載した Cisco Meraki アクセス ポイントは、クライアントにサービスを提供しながら周囲の環境のスペクトラムをリアルタイムに解析できます。この情報は、無線のトラブルシューティングや、高密度環境で使用するチャネルを決定する際に役立ちます。
この情報にアクセスするには、ワイヤレス > 監視 > RF スペクトラム に移動します。専用の WIPS 無線を搭載した AP(アクセスポイント)のみがこのページに表示されます。選択したネットワーク内に該当 AP がない場合は、このページは表示されません。
チャネル利用率を監視し以下の情報を確認する際には、無線ネットワークがビジーであるほど自然とチャネル利用率が高くなる点に留意することが重要です。これは想定どおりの挙動ですが、特定の AP やチャネルにクライアントが多すぎる可能性を示す指標として活用できます。このページをチャネル設計の一環として使用する場合、AP 上で SSID がアクティブでないタイミングで計測するのが最適です。
RF Spectrum ページの情報はスキャニング無線から取得されます。Meraki アクセス ポイントのスキャニング無線には、スキャンする各チャネルに対するカウンタがあります。各チャネルは 150 ms 間スキャンされ、カウンタは 20 ns ごとに更新されます。カウンタは、AP がチャネル上で送信・受信していた回数、輻輳を検知した回数、総サイクル数を示します。150 ms ごとのサンプルについて、AP はカウンタを読み取り、150 ms 前の値と新しい値の差分を計算します。この差分を用いてチャネル利用率を算出します。
概要
最初のページでは、すべての互換 AP の一覧と、使用している各バンド(2.4 GHz、5 GHz、6 GHz)ごとに以下の情報が表示されます。
- AP - AP の名前(未設定の場合は MAC アドレス)。
- チャネル - 当該 AP が現在使用しているチャネル。
- 平均チャネル使用率 - 過去 1 週間におけるクライアント提供用無線の平均利用率。
- パケットロス - 過去 1 週間の 802.11 データ/管理フレームの再送率。
ファームウェア MR 31.1.6 以降では、パケット損失率の算出にデータ フレームのみが考慮されます。
AP が近隣の AP とどのように相互作用しているかの詳細を確認するには、表の該当行をクリックします。
詳細
特定の AP の近隣詳細を表示すると、AP からリアルタイムで更新される複数のデータ ポイントが提供されます。表示は周波数帯でフィルタリングでき、データは 2 つのグラフで提示されます。
- チャネル別近隣 AP - AP が検出しているチャネルを可視化したグラフで、y 軸に RSSI(信号強度)、x 軸にチャネルを表示します。
- RSSI 別近隣 AP- 近隣 AP による干渉レベルを可視化したグラフで、y 軸にアクティブ クライアント数、x 軸に RSSI(信号強度)を表示します。
データはリストとしても要約され、次の表示を選択できます。
- 干渉 AP (同一チャネル)
- 干渉 AP (一部重複) - 下図参照)
- 非干渉 AP
- ネットワーク内のネイバーの合計
スライダーを使用して、ネットワーク内(青)/外(灰) のデータを表示することができます。
ネットワーク内
チャネル別近隣 AP
近隣 AP のデータ ポイントにマウスを重ねると、次の詳細が表示されます。
- AP - 近隣 AP の名前。
- 干渉レベル - RSSI に基づく報告レベル:高 (-35 ~ -67)、中 (-68 ~ -75)、低 (-76 ~ -90)。
- チャネル - 近隣 AP が使用しているチャネル。
- クライアント - 近隣 AP に接続しているクライアント数。
- RSSI - 近隣 AP から受信した信号強度。
- TX Power - 近隣 AP が使用している送信出力(TX Power)レベル。
- SSIDs - 近隣 AP がブロードキャストしている SSID。
RSSI 別近隣 AP
近隣 AP のデータ ポイントにマウスを重ねると、次の詳細が表示されます。
- 名前- 近隣 AP の名前。
- チャネル - 近隣 AP が使用しているチャネル。
- クライアント - 近隣 AP に関連付けられているクライアント数。
- RSSI - 近隣 AP から受信した信号強度。
- TX Power - 近隣 AP が使用している送信出力(TX Power)レベル。
- SSIDs - 近隣 AP がブロードキャストしている SSID。
ネットワーク外
チャネル別近隣 AP
近隣 AP のデータ ポイントにマウスを重ねると、可能な場合は次の詳細が表示されます。
- 干渉レベル- RSSI に基づく報告レベル:高 (-35 ~ -67)、中 (-68 ~ -75)、低 (-76 ~ -90)。
- チャネル - 近隣 AP が使用しているチャネル。
- RSSI - 近隣 AP から受信した信号強度。
- SSIDs - 近隣 AP がブロードキャストしている SSID。
RSSI 別近隣 AP
このグラフは、スライダーで選択した表示に関わらず、ネットワーク内の近隣からのデータのみを表示します。
旧 UI 表示
情報ボックス内のリンクをクリックすると、ページのOld Version にある Overview page へ移動し、スペクトログラムやウォーターフォール グラフを引き続き表示できます。
概要ページ
最初のページでは、すべての互換 AP の一覧と、以下の情報が表示されます。
- 名前 - AP の名前(未設定の場合は MAC アドレス)。
- 使用チャネル - 当該 AP が現在使用しているチャネル。2.4 GHz チャネル、5 GHz チャネル、6 GHz チャネルとして表示されます。
- 平均チャネル使用率 (2.4 GHz) - 当該 AP のクライアント提供用 2.4 GHz 無線チャネルにおける過去 80 秒の平均利用率。
- 平均チャネル使用率 (5 GHz) - 当該 AP のクライアント提供用 5 GHz 無線チャネルにおける過去 80 秒の平均利用率。
- 平均チャネル使用率 (6 GHz) - 当該 AP のクライアント提供用 6 GHz 無線チャネルにおける過去 80 秒の平均利用率。
直近 10 サンプルの平均チャネル利用率は AP 上で計算され、最初にこのページへ表示されます。ページを開いたままにすると、AP からおおよそ 1 秒ごとに送信される情報が集約され、平均値が更新されます。ページを再読み込みするとデータも更新されます。
AP の詳細情報を確認するには、表の該当行をクリックします。
特定の AP の詳細ビューでは、AP からリアルタイムに更新される複数の情報セットが表示されます。
詳細ページ
AP が現在クライアントに提供しているチャネルを確認するには、AP 名のすぐ横にある チャネル 情報を参照します。この例では、チャネル 11、100、53 が使用されています。これらは下のスペクトログラムの X 軸でも太字で表示されます。
ページの残りの情報は、上部のチャネル選択ボックスに応じて 2.4 GHz、5 GHz、または 6GHz のいずれかのバンドで表示できます。以下の画像では、2.4 GHz が選択されています。
スペクトログラム
次のセクションでは、各チャネルの利用状況のスペクトログラムを表示します。値は負数であることに注意しつつ、値が低い(例:-100 dBm)のが望ましいです。このグラフは最初はほとんど空ですが、新しい計測値で継続的に更新されます。現在の計測値は細い白線で示されます。
時間の経過とともに、計測が増えると、よりカラフルなグラフになります。グラフ上の点は、その点に一致する計測が増えるにつれて青から赤に変わります。したがって、時間の経過に伴い、赤い領域は平均的/典型的なチャネル利用率を表し、青は頻度の低い値を表します。以下の画像は約 3 分後の結果例です。

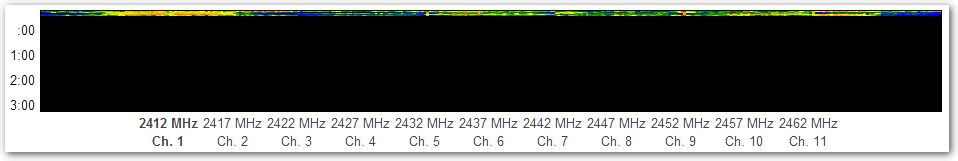

ページ内の 2 つ目のグラフ セクションは、同じ情報を測定ごとのスナップショットとして時系列で表示します。1 秒ごとに、ノイズ レベル(利用率)に基づいて色分けされた新しい行がグラフ上部に追加されます。青は低ノイズ、赤は高ノイズを示します。
データが蓄積されると、平均ノイズ レベルが高い周波数帯に色の帯が現れ、トレンドを確認できるようになります。最新の測定値は常にグラフの最上部に表示されます。
データテーブル
ページ下部には、選択したオプションに応じて 2 種類の情報を表形式で表示します。
使用率 では、選択した周波数帯の各 チャネル ごとに、Current utilization(現在の利用率)と、過去 80 秒の Avg. utilization(平均利用率)をパーセンテージで示します。0% の場合は、当該チャネルで実質的に利用が検出されていないことを意味します。100% の場合はチャネルが飽和しており、それ以上の送信はできません。50% を超えると、一般的にパフォーマンス上の問題が発生する可能性が高まり、利用率が高いほど深刻になります。
この利用率(%)は、クライアントがデータを送信すると上昇します。したがって、ビジーなネットワークで利用率が高いのは珍しくありませんが、チャネルが容量の上限に近づいていることを示します。
干渉している APs では、選択した チャネル 上で検出された無線ネットワークを一覧表示し、それに関する情報を示します。dBm の値が大きい(例:-40 は -60 より強い)ほど、信号が強いことを示します。
同一の物理 AP が、この一覧に複数回表示される場合があります。これは、AP がブロードキャストしている SSID ごとに 1 回ずつ表示されるためです。同じ SSID 名で複数の BSSID が表示されることがあります。空欄の SSID は、読み取れないか、SSID 名がブロードキャストされていないことを意味します。
直近 10 サンプルの平均チャネル利用率は AP 上で計算され、アクセスポイントの RF スペクトラム詳細における現在の利用率の列に表示されます。平均チャネル利用率は、AP が過去 80 秒間に報告したチャネル利用率の平均値を示します。AP が報告する値は、直近の 150 ms サンプル 10 個の平均です。
