Auto RF の概要

Auto RF は、Auto TX PowerAuto Channel を基盤として、Wi‑Fi 以外の干渉を検出し、Wi‑Fi 環境を監視するために Cisco 無線アクセスポイントに搭載されている機能です。検出した環境要因に基づき、チャネル割り当て、各無線ごとの送信出力、バンドステアリングなどの設定を自動で調整します。

Auto RF は、ネットワーク内の各 AP から収集した RF 環境データをサンプリングし、数式に入力して当該 AP の総合パフォーマンス スコアを算出します。ネットワーク内のすべてのパフォーマンス スコアの積がネットワーク全体のスコアとなり、変更の可否を検討する際の最終的な判断材料になります。

Auto RF における AI-Enhanced RRM によって強化された人工知能のすべての機能については、AI‑RRM ドキュメントを参照してください。

ネットワークのパフォーマンス スコアは、次の 3 通りの方法で計算されます。

  • 15 分ごとに、各 AP のスコアをゼロホップの近隣(すなわち直近の隣接 AP)と比較して評価します。
  • 3 時間ごとに、各 AP のスコアを 1 ホップ離れた近隣、その後ゼロホップの近隣(すなわち直近の隣接 AP とその隣接 AP)と比較して評価します。
  • 24 時間ごとに、2 ホップ、その後 1、ゼロの順に近隣と比較して評価します。

各評価は 10 回実行され、このサイクルが完了すると、ネットワークのパフォーマンス スコアが純増する変更について、現在のチャネルおよび出力設定に対して Auto RF が適用します。

AP を初期導入する際は、2.4 GHz はチャネル 1、5 GHz はチャネル 36 がデフォルトで使用され、送信出力は Auto に設定されます。これらの設定は、無線の構成を展開する前に AP ごとにダッシュボードで手動設定することができます。

Auto Channel

Auto Channel は、クライアント提供用無線のチャネルを動的に調整して RF 干渉(802.11 と非 802.11 の両方)を回避し、無線ネットワークのチャネル プランを策定します。Auto Channel は多くの無線ネットワークに適しており、必要に応じて手動で調整可能なベースラインのチャネル構成を提供します。

このセクションでは、Auto Channel の動作方式と、チャネル変更イベントの見方を説明します。

設定

Auto Channel は、すべての Cisco 無線アクセスポイントでデフォルトで有効です。特定の AP で Auto Channel が有効になっていることを確認するには、ダッシュボードで ワイヤレス > 設定 > 電波設定 に移動し、対象の AP を選択します。アクセスポイントの無線の設定はページ右側に表示されます。チャネルに「Auto」を選択している無線では Auto Channel のアルゴリズムが適用され、15 分ごとに実行されます。

2.4 GHz のチャネル選択

Cisco 無線アクセスポイントは Auto Channel の選択においてベストプラクティスおよび業界標準に従っているため、AP の 2.4 GHz 無線はチャネル 1、6、11 のみが設定されます。これら 3 つのチャネルは周波数が重ならないため、同一チャネル干渉が最も少なくなります。その他のチャネルも一覧に含まれており、Auto Channel のアルゴリズムを上書きする目的で手動選択することができます。

2.4GHz Channel Selection.png



5 GHz のチャネル選択

5 GHz のチャネル可用性は、AP モデルおよび規制ドメインによって異なります。アクセスポイントは、運用している規制ドメインで認証済みのすべてのチャネルを候補として考慮します。チャネルの一覧は、ラジオ設定ページで当該 AP のチャネル ドロップダウンを開くと確認できます。特定のバンドを優先することはなく、すべてのチャネルが均等に評価されます。

5GHz Channel Selection.png

動的周波数選択(DFS)の除外

ユースケースによっては、動的周波数選択(DFS)チャネルを Auto Channel のアルゴリズムから除外する必要がある場合があります。DFS チャネルは、ダッシュボードの ワイヤレス > 電波設定 > RF プロファイル > オートチャネルで使用されるチャネルを変更 > DFSチャネルの選択を解除 で一括で除外できます。






DFS チャネルはレーダーの通信を検知するまでしか使用できないため、無線ネットワークが港湾、空港、気象レーダー局の近くにある場合は、DFS を無効化することが有用です。ローカルの無線クライアントの大半が DFS チャネルをサポートしていない場合も、管理者は DFS を無効化したい場合があります。



多くのヘリコプターにはレーダー システムが搭載されており、これが無線ネットワークで DFS イベントを誘発してチャネル変更を引き起こすことがあります。ヘリポートを有する可能性のある病院などのミッションクリティカルな場所では、DFS チャネルの除外を検討してください。DFS イベントが発生すると、規制要件に従い、ネットワーク内のすべての AP は次善のチャネル(DFS チャネル上のクライアントはすべて切断されます)に切り替わります。この場合、まず非 DFS チャネルに、その後 DFS チャネルに切り替わります。

6 GHz のチャネル選択

6 GHz のチャネル可用性は、AP モデルおよび規制ドメインによって異なります。アクセスポイントは、運用している規制ドメインで認証されている任意のチャネルを候補として考慮します。チャネルの一覧は、ラジオ設定ページで当該 AP のチャネル ドロップダウンを開くことで確認できます。Wi‑Fi 6E 以降の規格では、Preferred Scanning Channels(PSC、優先スキャン チャネル)は 6 GHz バンド内のチャネルのサブセットで、端末がアクセスポイントを見つけるために優先的にスキャンします。PSC は 80 MHz 間隔で配置されています。6 GHz バンドでは、PSC にはチャネル 5、21、37、53、69、85、101、117、133、149、165、181、197、213、229 が含まれます。




AFC

Automated Frequency Coordination(AFC)システムはクラウドベースのオペレータ(例: Federated Wireless、Open AFC)で、FCC の 6 GHz 既存局データベースにアクセスします。このデータベースには、6 GHz スペクトラムで動作する免許無線サービスの測位座標と電力が保存されています。干渉を回避するため、アクセスポイントは起動時および 6 GHz 無線を起動する前に、自身の測位座標を AFC プロバイダに提示する必要があります。

詳細については、Automatic Frequency Coordination 導入ガイドを参照してください。

無線チャネル幅

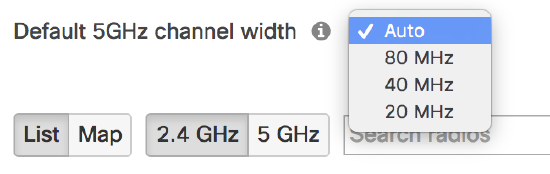

ダッシュボードではデフォルトのチャネル幅を設定でき、これは 5 GHz および 6 GHz の Auto Channel アルゴリズムに反映されます。チャネル幅は Auto のままにしておくこともでき、この場合は下記の Auto Channel アルゴリズムに基づいて 5 GHz と 6 GHz の無線の幅が調整されます。5 GHz では、最適な無線スループットを得るために既定で 80 MHz 幅を構成できます。ただし、80 MHz 幅の使用は同一チャネル間の競合を増やす可能性があります。高密度の導入環境では、チャネルの重複を減らすために 40 MHz または 20 MHz に減らすことができます。デフォルトのチャネル幅は、旧ビュー ページを使用している場合はダッシュボードのラジオ設定ページのドロップダウン、また新しいダッシュボード ページを閲覧している場合は RF プロファイル設定で指定できます。幅は AP ごとに個別に設定することもでき、AP を選択してオーバーライドを使用するか、Auto を選択できます。

5 GHz




6 GHz




Auto TX アルゴリズムは、2.4 GHz および 5 GHz 無線の送信出力を 2 dBm 未満に設定することはありません。

80 MHz 幅のチャネルをサポートしない Cisco Wireless AP は、チャネル幅の既定値が 40 MHz になります。

Auto Channel 幅は、ファームウェア MR 25.1 以降のデフォルト設定です。MR 25.1 へアップグレードすると、事前に帯域幅設定が行われていない場合は Auto が選択されます。

リアルタイム Auto Channel

専用スキャニング無線を搭載した新しい Cisco Wireless AP は、リアルタイム Auto Channel アルゴリズムを使用できます。これらの AP は全チャネルの RF 状況を完全に把握できるため、高密度な RF 環境でも AP およびダッシュボードは迅速にチャネル プランニングの判断を下すことができます。

RF 指標

Cisco Wireless AP は常に RF 環境から情報を収集しています。専用スキャニング無線は、Air Marshal と RF の観点で全チャネルを継続的に監視します。以下の表は、各 AP が収集し、リアルタイム Auto Channel アルゴリズムのためにクラウド コントローラが分析する指標の詳細を示します。



指標 説明
利用需要 同じネットワーク内でも、一部の AP は他の AP よりも大きな負荷を処理します。ダッシュボード ネットワーク内の AP は利用需要について監視されます。クライアント数とトラフィックが計算され、ある AP と別の AP の「価値」を比較する際の重み付けに使用されます。この指標は、最も需要が高い場所で最もクリーンなチャネルが使用されるように役立ちます。
エアタイム可用性

各アクセスポイントは、各チャネルおよび帯域幅の組み合わせについて競合とエアタイム可用性を測定します。この指標により BSS の利用可能なエアタイムが最大化され、競合が最小化され、パフォーマンスとローミングが向上します。

ダッシュボードに登録された Cisco Wireless AP とネットワーク外の AP の両方がこの指標に含まれます。ダッシュボード ネットワーク内の AP は、ローミングとエアタイム使用の分散を最適化するために高い重みが付けられます。重複するネットワーク数を単に数えて考慮するのではなく、この指標は AP がチャネル上で共存し、十分なエアタイム可用性を確保できることを保証します。

チャネル利用率 チャネル利用率には 802.11 と非 802.11 の両方の要素が含まれます。電子レンジや DAS システムなど外部の干渉源はこの指標で検出され、RF スペクトラム ページで確認できます。

*BSSID は各 802.11 アクセスポイントの一意の識別子で、無線の MAC アドレスで構成されます。AP が送信する各 SSID には異なる BSSID が割り当てられ、多くの場合、ハードコードされた無線 MAC に基づく一意の仮想 MAC が使用されます。BSSID は、Cisco Wireless アクセスポイントが各チャネルでのパッシブ スキャンとアクティブ プローブの両方により検出します。



チャネルの調整は、展開済み AP から報告された情報を使用してダッシュボードによって行われます。新しい AP の追加、「自動チャネル調整を更新」ボタンの押下、無線チャネルの妨害、定常状態でのプロセス、チャネル スイッチ アナウンスメントなど、さまざまな理由でダッシュボードは AP に別のチャネルへの変更を指示します。ネットワーク内の AP は、環境から収集した情報を使用して計算し、より良いパフォーマンスのチャネルがあるかどうかを判断します。AP がより良いチャネルがあると判断した場合、Auto Channels の更新が 15 分ごとに行われる際にそのチャネルへ切り替えます。

チャネル変更

チャネルの調整は、展開済み AP から報告された情報を使用してダッシュボードによって行われます。ダッシュボードが AP に別のチャネルへの変更を指示する理由は、以下のとおりです。

新しい AP の追加

ダッシュボードは、新しい AP が設置された場所に最適化されたチャネルに自動的に調整します。ダッシュボードは新たに追加された AP から情報を収集し、既存の無線ネットワークに最も適合するチャネルを選択します。

新しい AP を追加しても、近隣の AP が直ちにチャネルを変更することはありません。近隣の AP は、以下に示す他の理由に基づいてチャネルを調整します。

ロギング

イベント ログではこのタイプのチャネル変更は「Channel set for new AP」として報告され、API は理由値 1 を返します。このイベントには、無線番号、旧チャネル、新チャネルが含まれます。以下はそのイベントの例です。




自動チャネル調整を更新 ボタン

ダッシュボードのラジオ設定ページにある 自動チャネル調整を更新 ボタンを押すと、ダッシュボード ネットワーク内のすべての AP が使用するチャネルの一回限りの最適化が強制されます。AP がチャネルを調整するため、通常 1~2 分のダウンタイムが発生します。

ロギング

イベント ログではこのタイプのチャネル変更は「Auto Channel Update」として報告され、API は理由値 2 を返します。イベントには、無線番号、旧チャネル、新チャネルが含まれます。以下はそのイベントの例です。




干渉チャネル (Jammed Channel)

新しい干渉源により、チャネルが使用不能になる場合があります。干渉のために AP の無線の一つがクライアントにとって使用不能になった場合、ダッシュボードは上記の RF 指標に基づいて、より良い無線指標を持つ別のチャネルに切り替えるよう AP に指示します。

ダッシュボードは、利用率を分析することで干渉されたチャネルを検出します。クライアント提供用無線の一つで非 802.11 の利用率が 1 分間にわたり 65% 以上となった場合、ダッシュボードは AP に別のチャネルへの変更を指示します。ここで分析される利用率は、電子レンジやワイヤレス ビデオ カメラが発する非 802.11 の干渉です。

チャネル スイッチ中に AP 上にいるクライアントは、チャネル スイッチ アナウンスメント(CSA)によって AP とともに新しいチャネルへ移動するよう指示され、接続が維持されます。干渉により CSA を受信できないクライアントは、AP に再関連付け(元の AP か別の AP にローミング)します。

ロギング

イベント ログではこのタイプのチャネル変更は「Channel changed to avoid jammed channel」として報告され、API は理由値 3 を返します。このイベントには、無線番号、旧チャネル、新チャネルが含まれます。以下はそのイベントの例です。






定常状態

チャネル変更の最も一般的な理由は、定常状態のプロセスです。クラウド コントローラはこのプロセスを 15 分ごとに実行します。定常状態のプロセス実行時に、より良い指標を持つチャネルがある場合、AP はチャネル変更を指示されます。

クライアント認識

定常状態のアルゴリズムはクライアント認識です。Auto RF は、ネットワーク内のすべての AP の 2.4 および 5 GHz 無線について、チャネル利用率、チャネル幅、接続デバイス、トラフィック負荷に関する指標を考慮し、ネットワーク内の AP に対する最適なチャネル割り当てを決定します。

チャネル スイッチ アナウンスメント (CSA)

AP はチャネル スイッチ アナウンスメントを使用して、クライアントを 20 MHz または 40 MHz のチャネル間で移動させます。テストの結果、80 MHz チャネル間の移動は中断を引き起こす可能性があるため、クライアントが接続されている場合は 80 MHz チャネルからは変更しません。多くのクライアントは 2.4 GHz スペクトラムで CSA をサポートしていないため、クライアントが関連付けられている場合、定常状態によるチャネル変更の対象として 2.4 GHz チャネルは考慮されません。

Auto Channel 用の CSA は MR 25 以降のファームウェアで利用可能であり、オーガナイゼーション > ファームウェアアップグレード ページで少なくとも MR 25 を使用していることを確認することで有効にできます。

メッシュ認識

定常状態のアルゴリズムはメッシュを認識し、メッシュ リピータにサービスを提供している AP の無線のチャネルは調整しません。アクティブなメッシュ リピータのゲートウェイとして動作している AP の無線は、チャネルを変更しません。無線がチャネルを変更するプロセスでは数秒のダウンタイムが発生し、メッシュ リンクが切断されるとパケット損失につながる可能性があります。 メッシュ トポロジがルートを再計算した場合、AP の無線は定常状態の変更を再開するか、本ドキュメントで説明している他の理由のいずれかによりチャネルを変更します。

DFS 認識

DFS チャネルに変更するにはチャネル可用性チェック(CAC)のバックオフが必要で、60 秒間クライアントの送信ができません。クライアントが接続中は非 DFS チャネルのみが考慮されます。ただし、クライアントが AP から切断されると、DFS チャネルが再検討される場合があります。



ロギング

イベント ログではこのタイプのチャネル変更は「Channel changed to minimize network interference」として報告され、API は理由値 4 を返します。このタイプのイベントには、無線番号、旧チャネル、新チャネルが含まれます。以下はそのレポートの例です。









オポチュニスティック Auto Channel

専用の第 3 無線を持たない Cisco Wireless AP(または電力制限により第 3 無線が無効化されている AP)は、オポチュニスティック Auto Channel アルゴリズムを使用します。このアルゴリズムは、前述のリアルタイム Auto Channel と同様の指標を使用します。データは機会的スキャンにより 2 時間ごとに収集され、クライアントが接続されていない場合はオフチャネルでスキャンします。より長い期間にわたって情報を収集し、他チャネルに対するリアルタイムの可視性が限定的であるため、チャネル変更の頻度ははるかに保守的になります。

チャネル変更

リアルタイム アルゴリズムと比較して、AP はチャネルの品質についてより多くの仮定を置く必要があるため、チャネル変更はより保守的/低頻度になります。オポチュニスティック Auto Channel でチャネルが変更される主なケースは 3 つあります。

  • 新しい AP の追加。
  • 定常状態。
  • Update Auto Channel ボタン。

定常状態でのチャネル変更は、夜間またはネットワーク使用率が低い時間帯にのみ発生します。管理者は、ダッシュボードのラジオ設定ページにある Update Auto Channel ボタンを押すことで、オポチュニスティック Auto Channel アルゴリズムによるスキャンを強制できます。




Auto TX

各 AP は、同じダッシュボード ネットワーク内に存在する隣接 AP の SNR(信号対雑音比)をサンプリングします。AP 上のすべての無線がサンプリングを実行できます。SNR の測定値は隣接レポートに集約され、処理のためにクラウドへ送信されます。クラウドは各 AP からの隣接レポートを集約します。集約データを使用して、クラウドは各 AP の直接の隣接 AP(クライアントが直接ローミングし得る相手)を特定し、カバレッジ セルが最適化されるように各 AP がどの程度送信出力を調整すべきかを判断します。計算が完了すると、クラウドは各 AP に対し、最適な電力レベルに到達するよう送信出力を下げる(場合によっては上げる)よう指示します。Auto TX プロセスは、ダッシュボード ネットワーク内の各 AP について、2.4 GHz と 5 GHz の無線で 20 分ごとに実行されます。

リアルタイム Auto TX プロセス

この例は、カバレッジが重複する 4 台の AP を含むダッシュボード ネットワークにおけるプロセスを示します。

  1.  各 AP は隣接 AP の SNR をサンプリングし、測定値を隣接レポートにまとめてクラウドへ送信します。



APs sample SNR of neighbors.png



  1. クラウドはダッシュボード ネットワーク内の各 AP から隣接レポートを要求します。






  1. クラウドが各 AP からのレポートを取得すると、それらを集約し、各 AP の直接隣接と、最適なカバレッジの重なりを達成するために各 AP が送信出力をどの程度調整すべきかを決定します。必要に応じて、Auto TX アルゴリズムは各 AP の送信出力を 1 dB ~ 3 dB の範囲で下げるか、反復ごとに 1 dB 上げます。ターゲットは、最も強い直接隣接 AP に対して SNR 30 dB とし、最も弱い直接隣接 AP に対しては SNR 17 dB を下回らないことです。弱い隣接が存在する状態で送信出力を過度に下げると、カバレッジのホールを引き起こす可能性があります。
  2. 送信出力レベルが計算されると、クラウドはダッシュボード ネットワーク内の各 AP を順次処理し、送信出力を下げるまたは上げるよう指示します。ターゲットの SNR をすでに満たしている場合、送信出力の調整は不要です。






  1. このプロセスは、ダッシュボード ネットワーク内の各 AP で 20 分ごとに繰り返されます。

オポチュニスティック Auto TX

Auto TX アルゴリズムは第 3 の無線を搭載したデバイス(例: MR18、MR34 など)でのみ利用可能です。その他のデバイスはオポチュニスティック Auto TX アルゴリズムを使用します。AP が近隣 AP をリアルタイムに可視化できないことを前提に、このアルゴリズムは異なる指標セットを用いて適切な電力レベルを決定します。より長い期間にわたって情報が収集され、他の AP に対する可視性が限定的であるため、結果として得られる電力レベルは最適値より高くなる可能性があります。

メッシュ認識

定常状態のアルゴリズムはメッシュを認識し、メッシュ リピータにサービスを提供している AP の無線の電力は調整しません。Rアクティブなメッシュ リピータのゲートウェイとして動作している AP の無線は、送信出力を変更しません。

Auto TX の有効性の判断

ラジオ設定ページの送信出力の値を見ることで、Auto TX アルゴリズムが AP の送信出力を調整したかどうかを判断できます。調整が行われた場合、AP の無線は現在の送信出力を X dBm(Auto) の形式で表示します。Auto TX が無線ネットワークに与える影響を判断するには、Auto TX を有効化した後のサイト サーベイと、ベースラインとなるサイト サーベイを比較する必要があります。Auto TX を有効化する前に、無線ネットワーク全体のサイト サーベイを実施してください。Auto TX を有効化したら 24 時間待ち、再度サイト サーベイを実施します。両者の信号強度、カバレッジ エリア、チャネルの重複を比較して、Auto TX が無線環境に与える効果を判断します。

バンドステアリング

バンドステアリングを伴うデュアルバンド動作は、5 GHz に対応したクライアントを検出してその周波数へ誘導し、より混雑している 2.4 GHz バンドをレガシー クライアント向けに空けます。これは、特に高密度環境においてチャネル利用率を低減することでエンドユーザ体験の向上に役立ちます。バンドステアリングを伴うデュアルバンド動作は、すべての SSID に対して、または SSID ごとに構成できます。

DFS 認識

DFS チャネルに変更するには CAC のバックオフが必要で、60 秒間クライアントの送信ができません。クライアントが接続中は非 DFS チャネルのみが考慮されます。ただし、クライアントが AP から切断されると、DFS チャネルが再検討される場合があります。

ロギング

イベント ログではこのタイプのチャネル変更は「Channel changed to improve network performance」として報告され、API は理由値 6 を返します。このタイプのイベントには、無線番号、旧チャネル、新チャネルが含まれます。以下はそのレポートの例です。


注: 理由値 6 は、AutoChannel によってトリガーされたあらゆる変更で表示されます。

レポート

ダッシュボードは、Auto RF がアクセスポイントのチャネルを変更した際にイベント ログで報告し、現在の状態をラジオ設定ページに表示します。

RF スペクトラム ページの値

RF Spectrum Page Overview (ワイヤレス > 監視 > RF スペクトラム)の情報はスキャニング無線から取得されます。Cisco Wireless AP のスキャニング無線は、スキャンした各チャネルに対してカウンタを保持します。各チャネルは 150 ms ごとにスキャンされ、カウンタは 20 ナノ秒ごとに更新されます。カウンタは、AP が送信していた回数、受信していた回数、輻輳を検知した回数、および総サイクル数を示します。150 ms の各サンプルごとに、AP はカウンタを読み取り、150 ms 前の値と新しい値の差分を計算します。この差分を用いてチャネル利用率を算出します。

平均的な利用率チャネルの値は、以下のいずれかの範囲に分類されます。

  • Very low(< 10%)。
  • Low(10-30%)。
  • Fair(30-50%)。
  • High(50-70%)。
  • Very high(70-90%)。
  • Jammed(> 90%)。

イベント ログ

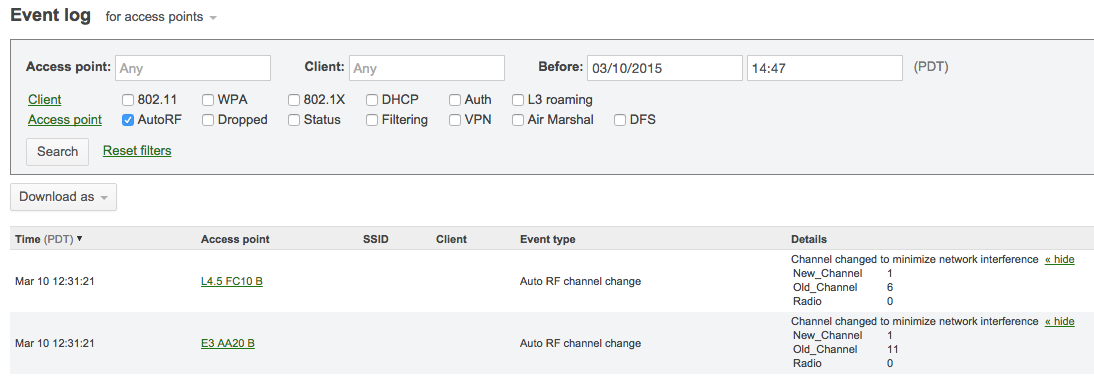

イベント ログの組み込みフィルタを使って Auto RF イベントのみに絞り込み、特定のアクセスポイントにドリルダウンできます。ログ メッセージの種類は上記に概要があります。



無線番号:

  • 「0」は 2.4 GHz 無線。
  • 「1」は 5 GHz 無線。








このイベント ログ メッセージは、AP が初めてネットワークに追加されたときに表示されます。




以下のイベント ログ メッセージは、AP がネットワーク パフォーマンスの向上を目的としてチャネルを変更した際に定期的に表示されます。






電波設定ページ

電波設定ページ(ワイヤレス > 設定 > 電波設定)では、Auto Channel の現在の状態をマップ ビューとリスト ビューの両方で表示します。

リスト ビュー

リスト ビューでは、各 AP の現在の動作チャネルが表示されます。管理者は 2.4 GHz、5 GHz、6 GHz を切り替えて、どの無線がリスト内で報告されるかを変更できます。報告されたチャネルの横に (Auto) が表示されている場合、その AP が Auto Channel に参加していることを示します。

Radio Settings List View.png



Auto TX(送信)電力は、Cisco Meraki Auto RF 機能セットの一部であり、高密度環境における無線ネットワークのゼロタッチ最適化を目的として設計されています。具体的には、Auto TX は Cisco Meraki クラウドを活用して AP の無線送信出力を管理し、ローミングのためのカバレッジ セルを最適化します。無線環境が変化しても、オンサイトの無線コントローラを必要とせずに AP の無線はそれに応じて適応できます。
