Meraki ヘルス - MR アクセスポイント

概要

Meraki ヘルス は、各クライアントやアクセスポイントから見た無線 LAN への接続状況を可視化し、ワイヤレス管理者がクライアントや AP の問題を詳細まで分析できるようにするためのツール群と分析機能です。この記事では、アクセスポイントの視点からの統計情報を提供する以下の Meraki ヘルス コンポーネントについて説明します。

• AP サマリー タブ
• AP デバイス ヘルス タブ
• AP パフォーマンス タブ
• AP オンボーディングおよびパフォーマンス メトリクス

AP ヘルス

無線ネットワークの管理や監視は常に難易度が高いものです。RF が健全かどうかをどのように判断するか、無線の状態や AP 全体の状態を簡単に可視化できるか、という課題があります。

AP サマリー タブ

ワイヤレス > 監視 > アクセスポイントのリストから AP を選択すると AP サマリー タブが表示されます。AP 単位の情報が取得され、AP サマリーページに無線ヘルスのメトリクスが表示されます。以下のグラフは、任意の無線ネットワーク上の AP において有効になります。

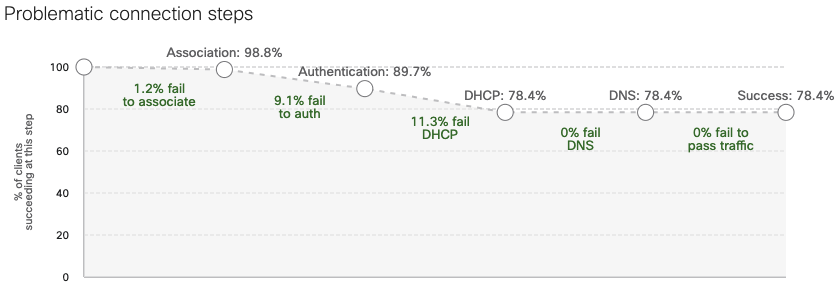

このウィジェットをクリックすると、その AP のイベントログページに移動し、該当 AP でクライアントが遭遇した問題がすべて表示されます。

デバイス ヘルス

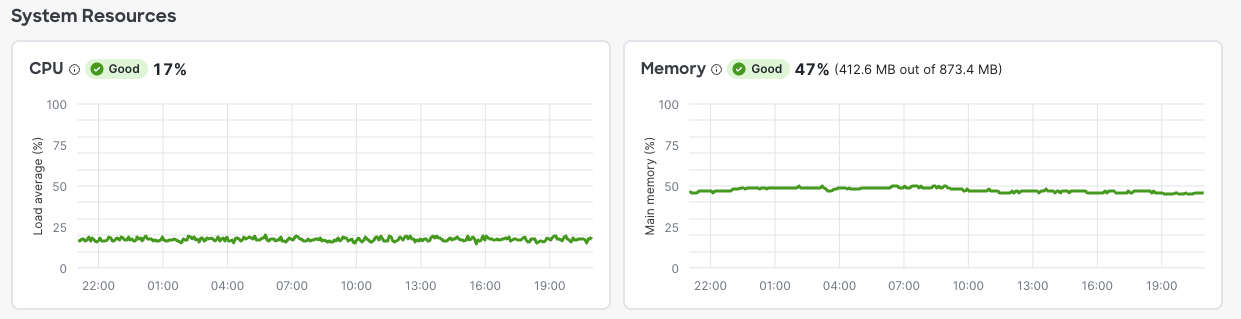

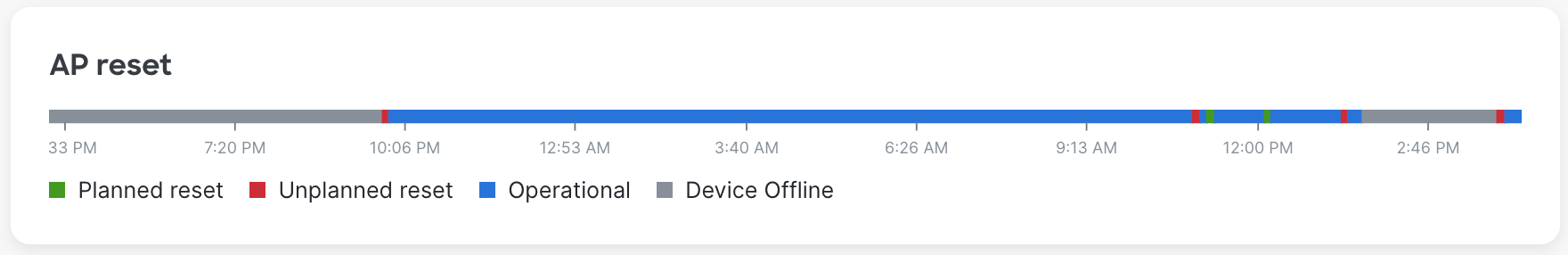

ワイヤレス > 監視 > アクセスポイントの下にある デバイスヘルス タブでは、アクセスポイントの性能と安定性を評価するための主要なメトリクスを包括的に表示します。この機能は、AP コントロール プレーンに関連する問題の特定と診断に不可欠です。

AP 接続タブ

ワイヤレス > 監視 > アクセスポイント> 選択した AP のステータス詳細ページ 内にある AP 接続タブでは、単一クライアントではなく AP 全体を通過するすべての接続を集約して表示します。接続統計は期間（最大 1 ヶ月分）、SSID、または両方でフィルタリング可能です。

AP パフォーマンス タブ

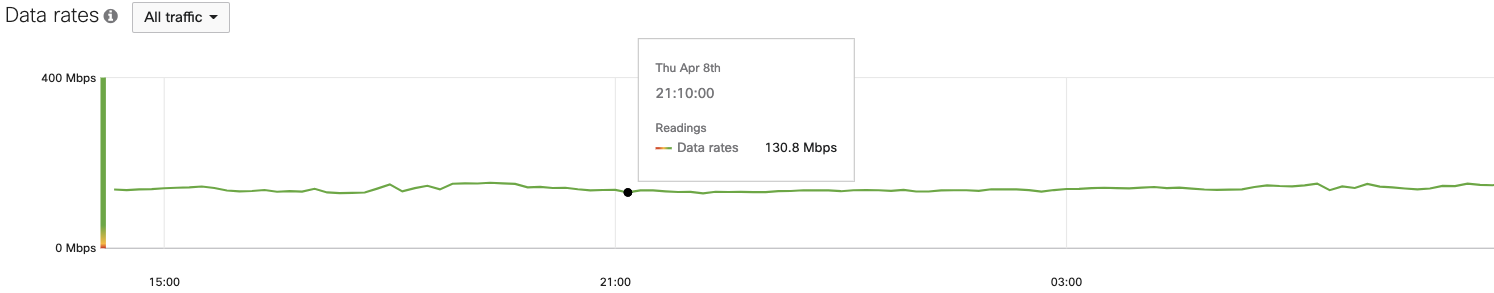

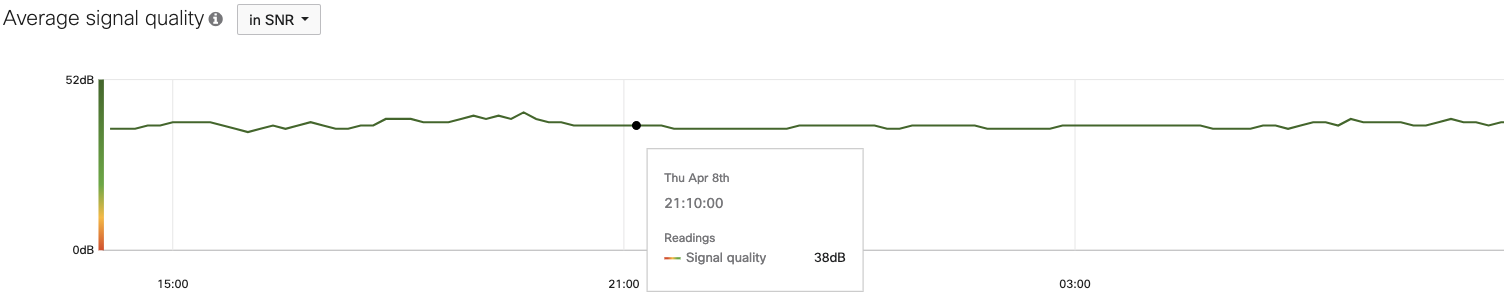

ワイヤレス > 監視 > アクセスポイントの一覧からアクセスポイントを選択すると、パフォーマンスタブにアクセスできます。このタブでは、AP に接続しているワイヤレスクライアントとのやり取りにおける AP の性能を様々なメトリックで表示します。ダッシュボードには複数のパラメータがグラフィカル形式で表示され、理解しやすくなっています。画面上部には時間選択のドロップダウンがあり、選択した期間に応じてグラフが変化します。また、ネットワーク管理者は特定の SSID やバンドを選択して、すべてのパフォーマンスグラフを監視できます。

注: AP パフォーマンスタブと ワイヤレスヘルス タブは、同じ期間・同じ情報源からデータを取得しますが、パフォーマンスタブは処理パケット総量の変化を捉えることができないため、両タブ間で不一致が発生する可能性があります。

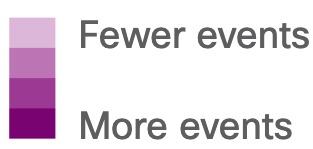

これらのグラフには、X 軸下に接続イベントバーが追加されています。紫色のボックスは、RF 設定変更、DFS イベントなど、無線性能に影響する可能性のあるイベントを表し、濃淡がイベントの強度を示します。

AP タイムライン

AP タイムラインは、ネットワーク内の AP レベルでの問題を可視化するために使用されます。ダッシュボード管理者は、問題のある AP を確認し、その AP に接続しようとして失敗したクライアントのログを確認できます。表示されるログはクライアント履歴タブに類似していますが、AP 単位で集計されています。この情報は、ダッシュボードの AP 一覧ページから各 AP ごとに確認でき、管理者が AP レベルで特定の問題を調査することが可能です。

AP のオンボーディングおよびパフォーマンス メトリクス

ダッシュボードはネットワーク内の各無線クライアントデバイスのパフォーマンスを監視・記録しており、それぞれの AP におけるオンボーディングとパフォーマンスの失敗を自動的に収集します。オンボーディング メトリクスは、ワイヤレス > 監視 > アクセスポイントの一覧で確認できます。AP のオンボーディング スコアは、その AP を通じて無線クライアントが無線ネットワークにどれだけ安定して接続できるかを示します。表示されるパーセンテージは、過去 2 時間で試行された全接続のうち、トラフィック送信が可能だった成功接続の割合です。以下のスクリーンショットでは、特定の時間内に一部クライアントが特定の AP への接続に失敗していることが確認できます。

オンボーディング メトリクスと同様に、ダッシュボードはパフォーマンス メトリクスも収集します。AP のパフォーマンス スコアは、過去 2 時間における無線接続品質を評価します。表示されるパーセンテージは、接続時間全体に対する良好な SNR の割合を示し、SNR が 25dB を超える場合は「良好」、15dB 以下では「不良」となります。SNR が 16dB 未満に低下すると、ダッシュボードはその AP のパフォーマンススコアを下げます。

AP フレックス テーブル

AP リストページのフレックス テーブルは、ネットワーク管理者がネットワークに参加している AP の各種パフォーマンスや使用状況のメトリクス表示をカスタマイズできる機能です。

AP リストテーブル右上の歯車アイコンをクリックすると、ノードの稼働状況やパフォーマンスステータスに関する様々なカテゴリから、必要なテレメトリデータを選択して表示設定を変更できます。

フレックス テーブルでは、モデル、シリアル番号、稼働状態、ファームウェア バージョン、アラート、ダッシュボード接続状況、クライアント接続数、データ使用量、無線設定、デバイス稼働時間といった列を表示でき、ネットワーク監視を柔軟に行うことが可能です。

追加リソース:

• Meraki ヘルス
• Meraki ヘルス クライアント詳細
