キャンパスゲートウェイの LSP 概要

この記事では、Meraki キャンパスゲートウェイの Cisco Meraki ローカルステータスページ（LSP）で利用できる機能、設定オプション、およびアクセス方法について説明します。LSP を使用して、デバイスの健全性の監視、アップリンクと VLAN 設定の構成、アダプティブポリシータグの管理、スイッチポート／アクセスポイント／クライアント情報の確認、問題のトラブルシューティング、デバイスのリロードまたは工場出荷時リセットの実行を行う方法をまとめています。既定のユーザー名は「admin」で、パスワードはシリアル番号／Cloud ID です。

キャンパスゲートウェイのローカルステータスページへのアクセス

ローカルステータスページへアクセスするには、通常はサービスポートから DHCP が提供されます。DHCP が提供されない場合は、次の IP 設定でデバイスを設定し、Web ブラウザでそのアドレス、または「mcg.meraki.com」を開いてください。
IP アドレス：198.18.0.2
サブネットマスク：255.255.255.240
DNS：198.18.0.1

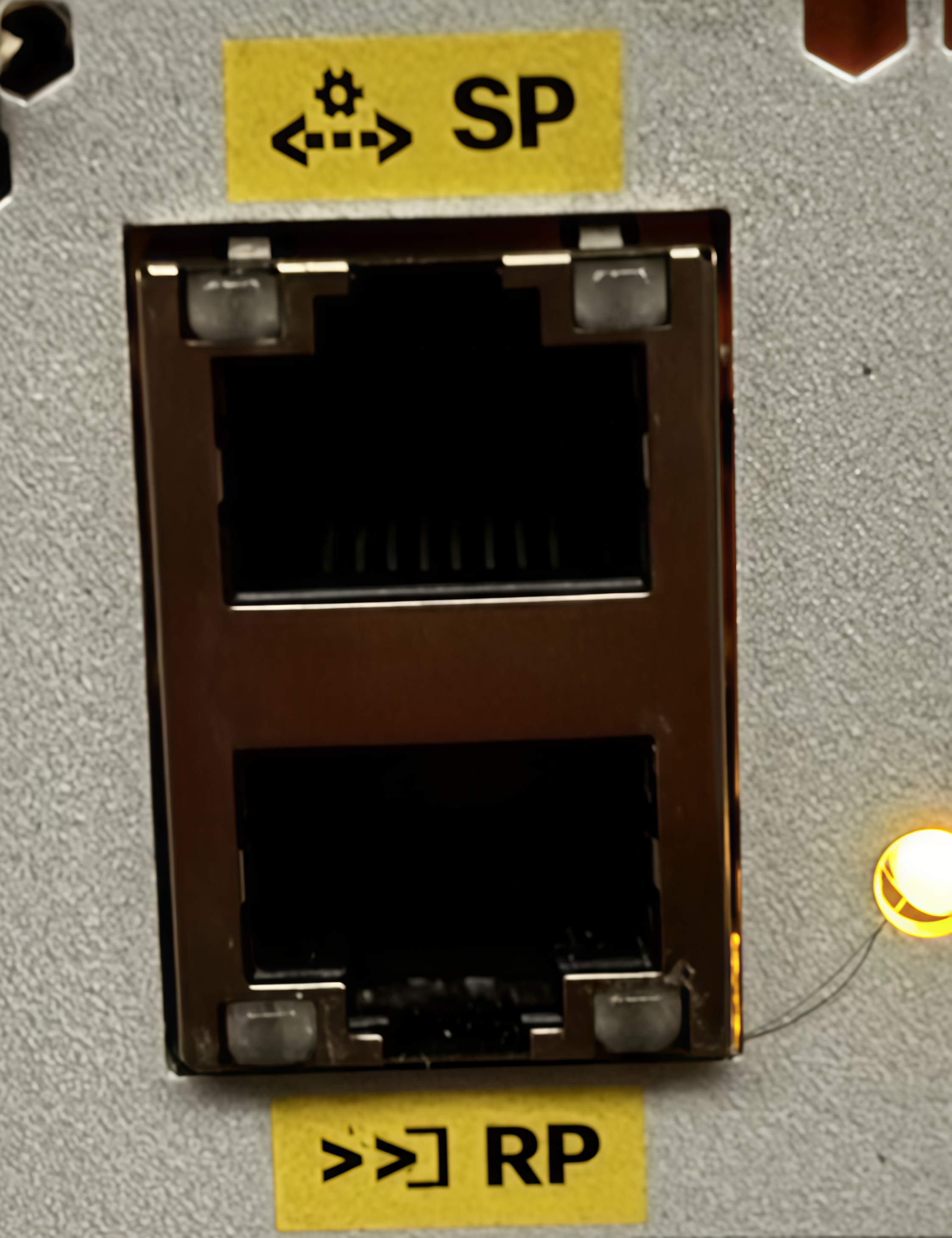

Meraki キャンパスゲートウェイでローカルステータスページに物理的にアクセスするには、背面パネル左側のコンソールポートではなく、サービスポートを使用してください（コンソール ポートは使用しないでください）。コンソールポートでは LSP にアクセスできず、Meraki キャンパスゲートウェイでは用途がありません。サービスポートは、次のとおり SP と表示されています。
Service Port Enhanced.png

キャンパスゲートウェイのローカルステータスページのオプション

キャンパスゲートウェイでは、ローカルステータスページで次の情報と設定オプションが提供されます。

接続サマリー

LSP のホームページでは、主要なキャンパスゲートウェイコンポーネントのステータス概要を確認できます。
- MCG Details：Meraki ネットワーク、CG シャーシ名、MAC アドレスなど、CG の主要情報を確認できます。
- Cisco Meraki Cloud：ダッシュボードへの接続ステータスをすばやく確認できます。
- Client Connection：LSP へのアクセスに使用しているクライアントの IP アドレスを表示します。
- Device Summary：CG へトンネルしている AP の総数と、接続クライアント数を表示します。
- System Resources：CG の CPU／メモリ使用率、およびシャーシ温度を表示します。各電源装置のステータスも表示されます。
Configuration

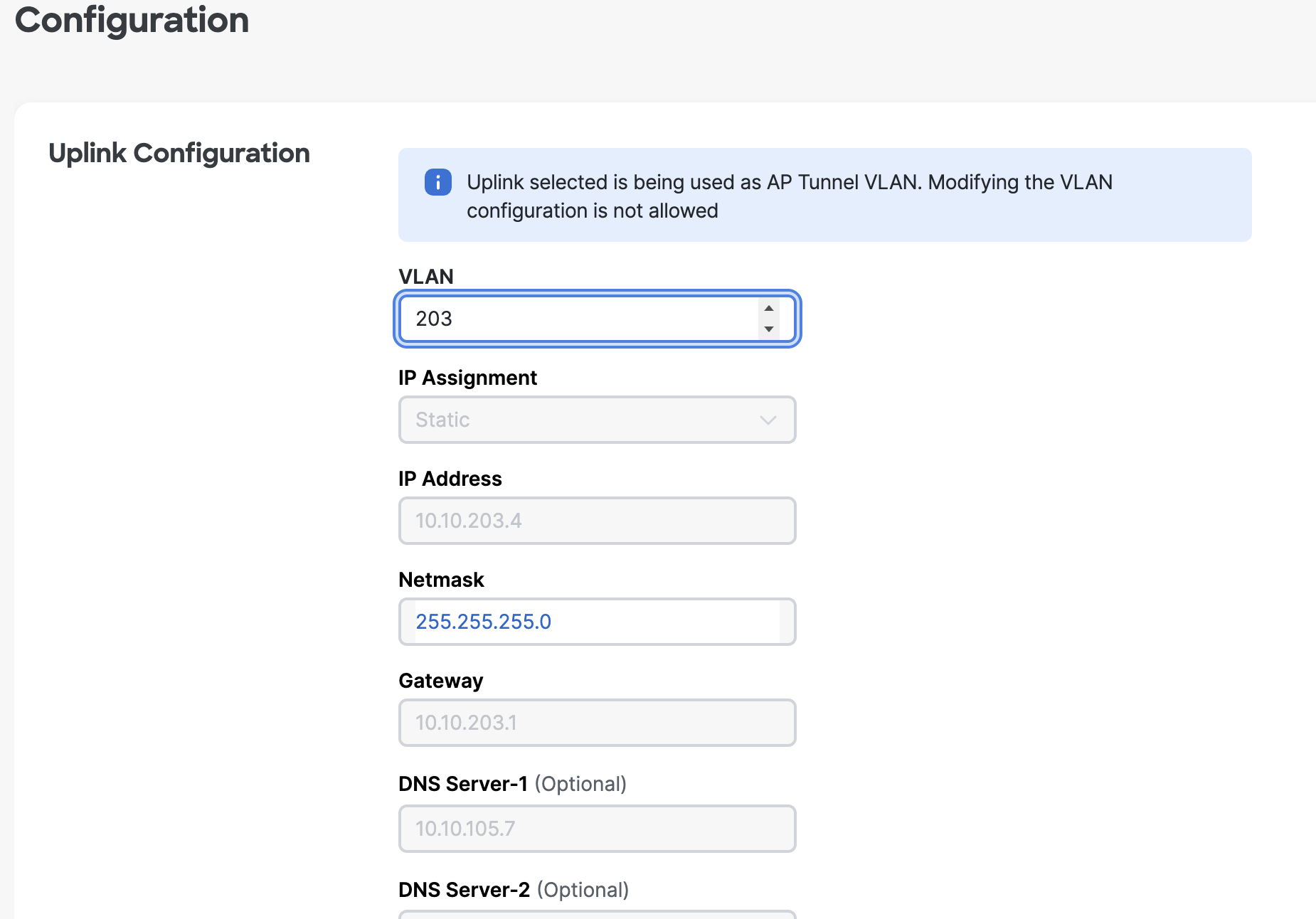

- Uplink Configuration

  次のアップリンク設定を構成できます。
  - VLAN
  - IP アドレス
  - ゲートウェイ
  - DNS サーバ（複数可）

DHCP が動作していない、または設定されていない場合、キャンパスゲートウェイはこれらの設定を使用してダッシュボードへ接続します。すべてのポートは単一の L2 ポートチャネルとして設定されているため、ここで管理接続用の L3 VLAN インターフェイス（SVI）を設定します。

注：キャンパスゲートウェイがすでにプロビジョニングされ、単一インターフェイス構成（管理インターフェイスと AP トンネルインターフェイスが同じ IP アドレスを共有）を使用している場合、アップリンク設定は変更できません。変更すると AP トンネルインターフェイスも変更されてしまうためです。これにより、AP がキャンパスゲートウェイの AP トンネルインターフェイスへトンネルできなくなり、無線ネットワークがダウンする原因となります。

Uplink Configuration2.png

Adaptive Policy

ネットワークでアダプティブポリシーを設定しており、かつキャンパスゲートウェイでインフラストラクチャ向けアダプティブポリシーが有効化されていない（アップリンクポートに正しい SGT が設定されていない）ことが原因で、キャンパスゲートウェイが上流ネットワークやダッシュボードに接続できない場合は、LSP を使用してアップリンクトラフィックに正しい SGT（通常は 2）をタグ付けするよう有効化できます。

注： SGT の値は、上流スイッチのポート設定、または Cisco のクラウド管理デバイスの場合は ［オーガナイゼーション］>［アダプティブポリシー］>［グループ］ ページの ［インフラストラクチャ］ で確認できます。

ポート

すべてのポートの管理ステータスと稼働ステータス、および VLAN 設定が表示されます。問題が発生した場合に、Meraki ダッシュボードからプッシュされた設定を検証する用途で使用できます。
Access Points

キャンパスゲートウェイへトンネルしているすべての AP の一覧が表示され、各 AP の MAC アドレスと IP アドレスも確認できます。

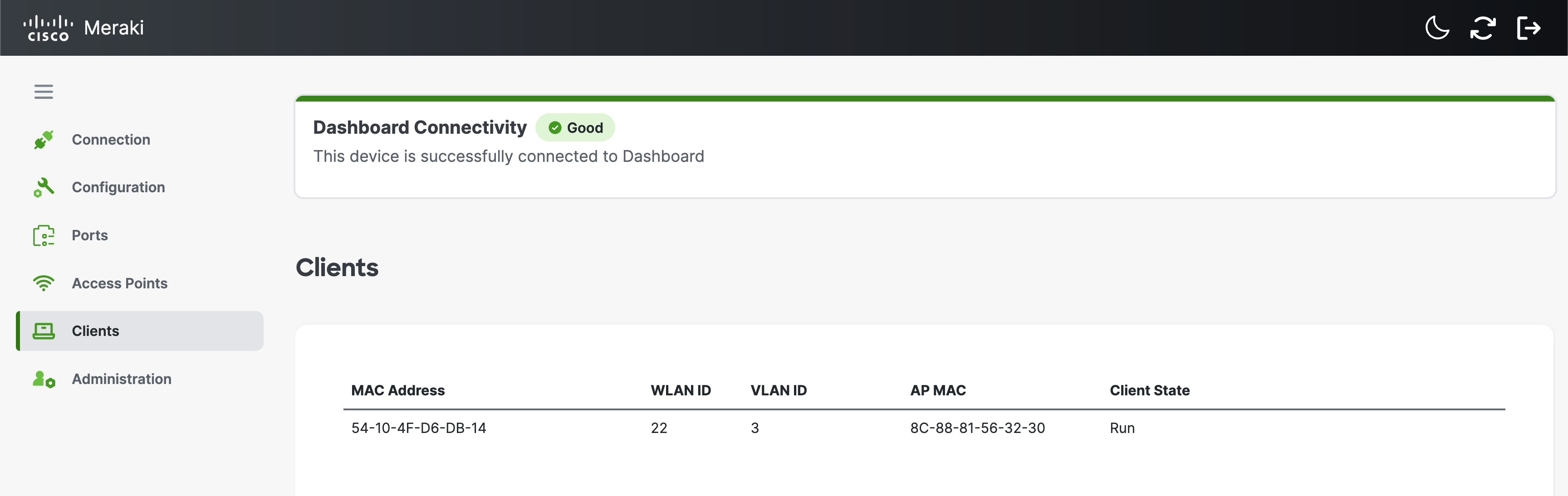

Clients

集中管理 SSID に接続しているすべてのクライアントの一覧、およびクライアントが接続している SSID と VLAN が表示されます。クライアントの状態が Run 以外の場合は、クライアント接続に問題があることを示しています。

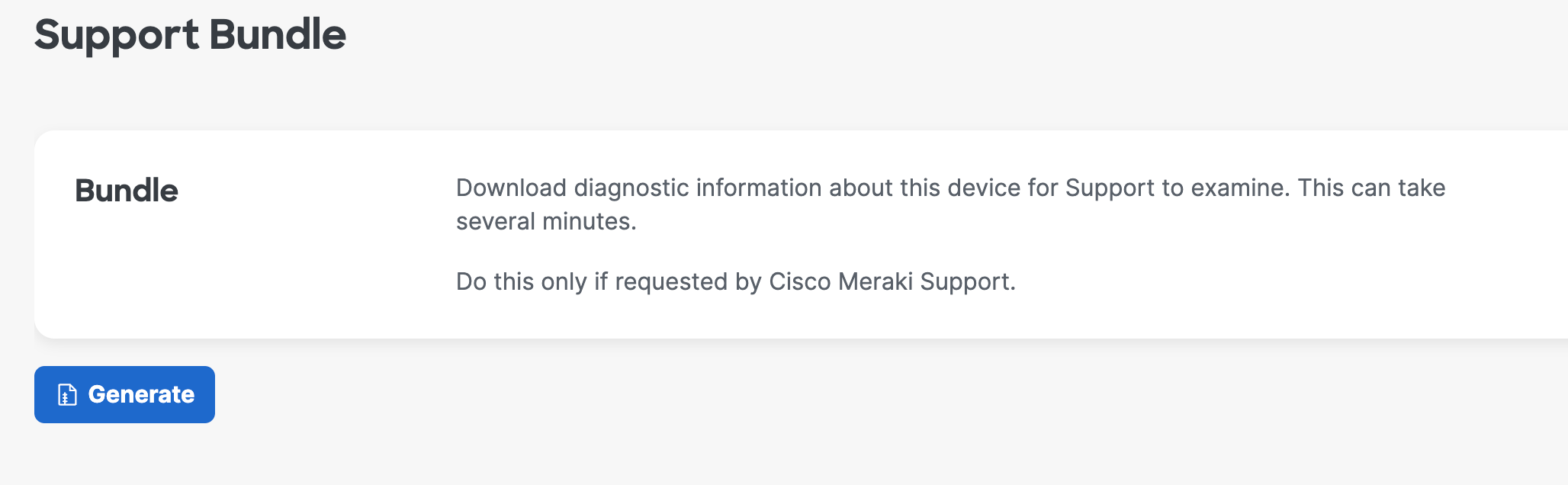

サポートバンドルの作成
キャンパスゲートウェイで問題が発生した場合、Meraki サポートから、デバッグ目的で CG 上にサポートバンドルを生成するよう依頼されることがあります。

手順 1： ［Generate］をクリックして、サポートバンドル作成プロセスを開始します。完了まで数分かかります。

手順 2： 完了したら、［Download］をクリックして生成された tar.gz ファイルを取得し、Meraki サポートへ共有してください。
キャンパスゲートウェイのリセットとリロード

キャンパスゲートウェイは、LSP からすばやく Reload または Factory Reset を実行できます。目的に応じて該当するボタンをクリックしてください。
