スイッチ設定

このドキュメントは原文を 2025年08月04日付けで翻訳したものです。
最新の情報は原文をご確認ください。

概要

設定 > スイッチ設定 は、管理VLAN、スイッチスタックのスパニングツリー、QoS(サービス品質)などのグローバルなスイッチ設定を行う場所です。


管理VLAN

スイッチはデフォルトで、タグなし(ネイティブ)VLANからMerakiダッシュボードへの通信を試みます。代わりに、設定 > スイッチ設定で管理VLANを指定することも可能です。これにより、スイッチはトランクポート経由でインターネットに接続できるようになります。

管理VLANが4000に設定されたVLAN構成

スイッチへのスタティックIPアドレスやVLANの割り当てを行うと、このページで設定した管理VLANの設定は上書きされます。


管理VLANを変更した結果、スイッチがDHCPリースを取得できない、またはMerakiダッシュボードに到達できなくなった場合、スイッチは以前の管理VLANの設定に自動で戻ります。


ネットワークでネイティブVLANやデフォルトVLANがDHCPを受信できない、またはインターネットに接続できない場合は、手動で管理VLANを割り当てる必要があります。その場合、DHCPが稼働しているネットワークにスイッチを接続し、ダッシュボードの 監視 > スイッチ から対象スイッチを選択します。詳細ページで「IPアドレスの設定」を選択し、変更内容を保存してください。


また、代替管理インターフェースを設定することで、SyslogメッセージやRADIUSサーバーとの通信など、管理トラフィックの発信元VLANを別に指定することもできます。

ラピッドスパニングツリープロトコル(STP/RSTP)

RSTP/STPは、ネットワークループの発生を防ぐために、ループのないネットワークトポロジーを構築します。スパニングツリーの設定方法については、Merakiスイッチでのスパニングツリー設定の記事をご参照ください。

ブリッジプライオリティ0がCORE_SWITCH_1に設定されたスパニングツリー

QoS(サービス品質)

QoSはネットワークトラフィックの優先順位付けを行うことができます。QoSの実装方法については、こちらの記事をご参照ください。

複数のポートおよびVLANに対してサービス品質設定が構成されている

マルチキャスト設定

IPマルチキャストは、インターネットプロトコル(IP)データグラムを、関心のある複数の受信者グループに一度の送信で届ける方式であり、トラフィックが送信元から合計一度だけ送信されるため、スループットの節約に役立ちます。MSスイッチはIGMPトラフィックの転送に対応し、デフォルトでIGMPスヌーピングが有効です。一部のMSスイッチはマルチキャストルーティングにも対応します。MSでのマルチキャストについての詳細は、マルチキャスト概要、設定、およびベストプラクティスの記事をご参照ください。

IGMPスヌーピングが有効で、未知のマルチキャストトラフィックのフラッディングが無効になっているマルチキャスト設定

MTU設定

最大転送単位(MTU)は、イーサネットフレームで許容されるペイロードサイズです。Meraki MSシリーズは最大9578バイトのジャンボフレームをサポートしています。

ネットワーク内すべてのスイッチのデフォルトMTU値は9578です。ネットワーク内の全スイッチに対してカスタムMTUサイズを設定したり、個別のスイッチに対してMTU値を調整することもできます。スイッチごとに個別のMTU値が設定されていない場合、ネットワークデフォルト値が使用されます。また、この設定は将来ネットワークに追加される新しいスイッチにも適用されます。

ジャンボフレームのサポートを無効化したい場合は、MTUサイズを1500に設定してください。

SVI MTUサイズは1500です。

注意: 一部デバイスのデータシートには、MTU値にイーサネットヘッダーおよびフレームチェックシーケンス(FCS)の22バイトを含む旨が記載されています。そのため、ご利用のスイッチに合わせて正しい値を確認・入力してください。Cisco Merakiの例:

  • MS425の最大MTUは9416バイト(例: 9394 + 22 = 9416)です。したがって、MTUサイズは9394を入力してください。
  • MS390/C9300/C9300X/C9300Lスイッチの最大MTUは9198バイト(例: 9176 + 22 = 9198)です。したがって、MTUサイズは9176を入力してください。

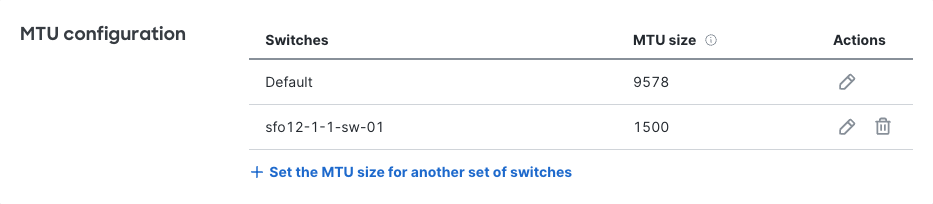

sfo12-1-1-sw-01スイッチでカスタムMTU値1500が設定されている



ストームコントロール

対応スイッチでは、ストームコントロールを有効にすると、特定インターフェースのトラフィック割合に基づいてブロードキャスト、マルチキャスト、未知ユニキャストパケットを抑制できます。抑制機能は各スイッチポートの帯域幅を1秒ごとに監視します。クラシックMSスイッチでは、指定したトラフィック種別が制限値を超えた場合、超過分のみがドロップされます。ストームコントロールの実装方法については、こちらの記事をご参照ください。

ブロードキャスト、マルチキャスト、未知ユニキャストトラフィックが利用可能ポート帯域幅の5%に制限されているストームコントロール設定



電源設定

Cisco Merakiスイッチ(デュアル電源モデル)は、冗長電源モードまたは複合電源モードのいずれかに設定できます。冗長電源モードでは、2台目の電源装置はバックアップとして動作し、PoEバジェットは増加しません。複合電源モードではPoEバジェットが増加しますが、電源装置が故障すると、接続クライアントの消費電力によっては十分な電力供給ができなくなる場合があります。複合電源の実装方法については、こちらの記事をご参照ください。

スイッチはデフォルトで冗長電源を使用。1台のスイッチは常に合計電源を使用するよう設定されている電源設定



ネットワーククライアントサンプリング

Meraki MSスイッチはデフォルトで、検出されたアップリンクインターフェースのクライアントおよびトラフィックのサンプリングを無効化し、レポートデータの正確性を確保します。検出メカニズムはMS間リンクを特定し、サンプリングを動的に無効化します。Merakiネットワーク間ではこの仕組みが有効ですが、途中に他ベンダー機器やCatalyst+Meraki環境が含まれる場合、クライアント接続や位置情報が正確でなくなることがあります。この問題に対応するため、全インターフェースでサンプリングを有効化することができます。

ネットワーククライアントサンプリングの詳細については、こちらの記事をご参照ください。

デフォルトでアップリンクインターフェースを除外してネットワーククライアントサンプリングが構成されている
